Der ELAC OPA erinnert an:

Der Tag der Vinyl-Schallplatte...

Tag der Vinyl-Schallplatte findet im Jahr 2026 am 12. August statt. Dieser internationale Ehrentag feiert die Schallplatte und erinnert an die Erfindung des Phonographen durch Thomas Edison im Jahr 1877. Abgrenzen muss man diesen Tag vom Record Store Day, der im Jahr 2026 bereits am 18. April stattfand.

2 Geschichten dazu:

1. Es war 1975 als ABBA ihren Song S.O.S. spielten. Sofort kaufte ich mir nach der Erscheinung bei EUROPA für 5 DM die Platte. Da waren auch noch andere nachgesungene Hits drauf, aber egal, es kam mir auf den Sound an. Meine Schwester Petra ist 7 Jahre jünger als ich. Sie kam mit dieser Musik nicht wirklich klar, nur mit ihrer Schlumpf-Musik. Werbung musste ich wohl schon als Kind gut machen können. Ich schlug Petra vor, sich meine neuste Schlumpf-Platte anzuhören. Prima, sie war dabei! So legte ich die EUROPA LP mit S.O.S. auf... nur, ich spielte sie auf 45 Umdrehungen, statt der 33, ab. Und so war die neuste Schlumpf-Musik geboren.

2.  Einer unserer berühmtesten Kunden ließ 1983 seinen Sound Burger, der damalige Gerätename war MISTER DISC, umbauen, es war Günter Boas, der bekannte Jazz-Musiker, der mit Louis Armstrong befreundet war. Ihm war die Auflagekraft zu hoch und so arbeiteten SÜLTZ ELEKTRONIK den Plattenspieler um. Nun konnte Boas verschiedene Auflagekräfte realisieren.
Zu Günter Boas:
Günter Boas (* 15. Februar 1920 in Dessau, Deutschland; † 14. Dezember 1993 in Selm, Deutschland) war ein deutscher Jazz- und Bluesmusiker (Pianist, Bluessänger, Jazzjournalist und Organisator).
Der Nachlass des Jazz- und Bluespioniers – seine Sammlung von Schallplatten, Zeitschriften, Ausrissen, Fotos, Briefen und weiteren Dokumenten – bildete den Grundstock für das Internationale Jazzarchiv Eisenach und das aus diesem hervorgegangene Lippmann+Rau-Musikarchiv. Die Stadt Lünen, in der er lange Jahre arbeitete, benannte ihm zu Ehren eine Straße.

2025 bauten wir den letzten Schallplattenspieler MISTER DISC um:

Zum letzten Mal gibt es ein Projekt, das 1983 begann und nun vollendet wird.
Es handelt sich um den Plattenspieler von AUDIO-TECHNICA, den MISTER DISC. Rückblick: Der bekannte Jazz-Musiker Günter Boas, der mit Musiker wie Louis Armstrong und weitere, ein Leben lang Jazz spielte, erwarb 1983 einen MISTER DISC. Nun bemängelte Günter Boas, dass für seine große Plattensammlung, von Schellack bis LPs, nicht jeweils die passende Nadel eingesteckt werden kann, da es nur eine feste Auflagekraft gab. SÜLTZ ELEKTRONIK baute den MISTER DISC so um, dass dieses Problem behoben wurde. Ebenso wurde die Motordrehzahl einstellbar gemacht,
so dass auch Schellackplatten abzuspielen sind. Weitere Erlebnisse mit und/oder mit Günter Boas/Sültz sind in GOOGLE zu finden.
40 Jahre später:
Den Ur Sound Burger, der schon die Typenbezeichnung Audio-Technica AT-SB727 trug, brachte der japanische Audiospezialist erstmalig vor 40 Jahren auf den Markt. Die Kundschaft reagierte damals euphorisch auf den analogen, portablen Plattendreher. Vermutlich auch wegen seines spielzeughaften, den Stil der Zeit voll repräsentierenden Designs, verkaufte sich der AT-SB727 besser als alle Konkurrenzprodukte. Selbst für gut erhaltene gebrauchte Modelle zahlten Phono-Liebhaber, die von der Klangqualität begeistert waren, annähernd den Neupreis, manchmal sogar ein paar Deutsche Mark mehr.
Der Sound Burger ist auf 7.000 Stück limitiert und nur in der knallroten Farbausführung verfügbar.
Im Jahr 2022 brachte Audio-Technica anlässlich des 60. Firmenjubiläum die limitierte Neuauflage des Audio-Technica AT-SB727 in Retro-Rot auf den Markt. Diese Sonderedition kam bei Vinyl-Fans unheimlich gut an und war innerhalb weniger Tage weltweit ausverkauft. Dieser Erfolg hat Audio-Technica dazu veranlasst, den Kult-Plattenspieler nun wieder in das reguläre Produktangebot aufzunehmen. Dabei liefert der HiFi-Spezialist Fans und Kaufinteressierten für 230 € keine billige Kopie, sondern eine dem Original entsprechende, technisch modernisierte Neuauflage des 80er-Jahre-Modells.
Was sagt AUDIO-TECHNICA:
Nach der überwältigenden Resonanz auf die limitierte Neuauflage des Sound Burger in Retro-Rot, die 2022 anlässlich des 60. Firmenjubiläums von Audio-Technica herausgebracht wurde und innerhalb weniger Tage weltweit ausverkauft war, nimmt Audio-Technica den Kult-Plattenspieler nun wieder in das reguläre Produktangebot auf.
Der speziell für den mobilen Einsatz entwickelte Sound Burger verbindet die charakteristische Retro-Optik mit topaktuellen Features und ist in drei exklusiven Farben erhältlich. Dieser kostengünstige Plattenspieler ist ideal für den Einstieg in die Vinyl-Welt und dank Bluetooth®-Übertragung, USB-Ladeanschluss und bis zu 12 Stunden Akkulaufzeit der perfekte Partner für Partys, Picknicks und kleinere Wohnräume..
Der Sound Burger ist mit einem Riemenantriebssystem ausgestattet und ermöglicht die Wiedergabe von LPs und Singles (33-1/3 und 45 U/min) in hoher Qualität. Für eine optimale Stabilität im mobilen Einsatz sorgt das dynamische Balance-System des Tonarms, bei dem der Auflagedruck der Nadel über eine Feder reguliert wird, und der hochpräzise Gleichstrommotor stellt ein gleichmäßiges Rotationsverhalten sicher. Darüber hinaus ist der einzigartige Plattenspieler mit einem stoßgedämpften Plattenteller aus Aluminium-Druckgusslegierung und einer austauschbaren Nadel des Typs ATN3600LC (separat erhältlich) ausgestattet. Für alle, die eine analoge Kabelverbindung bevorzugen, ist im Lieferumfang des Sound Burger auch ein Audio-Anschlusskabel enthalten
Zubehör im Lieferumfang: Single-Adapter (45 U/min), Cinch-Audiokabel (3,5-mm-Miniklinkenstecker auf 2 x Cinch-Stecker), USB-Ladekabel (USB Typ-A / USB Typ-C™).
Nach der erfolgreichen Neuauflage des Kult-Plattenspielers kündigt Audio-Technica für den legendären Sound Burger drei neue, stylische Farben an.
Den Namen trägt er, da man die Schallplatte, wie den Belag eines Burgers auflegt und das Gerät anschließend zuklappt.
Verschwunden sind die Cinch-Buchsen des Originals; Die aktualisierte Version verfügt über eine 3,5-mm-Ausgangsbuchse und wurde natürlich auch auf Bluetooth aufgerüstet. Und es wird nicht mehr mit drei C-Batterien betrieben, sondern verfügt über einen internen USB-C-Akku, der nach Angaben des Unternehmens für 12 Stunden Laufzeit ausreicht.
Zusammenfassung:
Der Sound Burger ist ein tragbarer Plattenspieler, der von Audio-Technica aus Japan entwickelt wurde. Ursprünglich im Jahr 1983 veröffentlicht, wurde es 2022 in aktualisierter Form zurückgebracht.

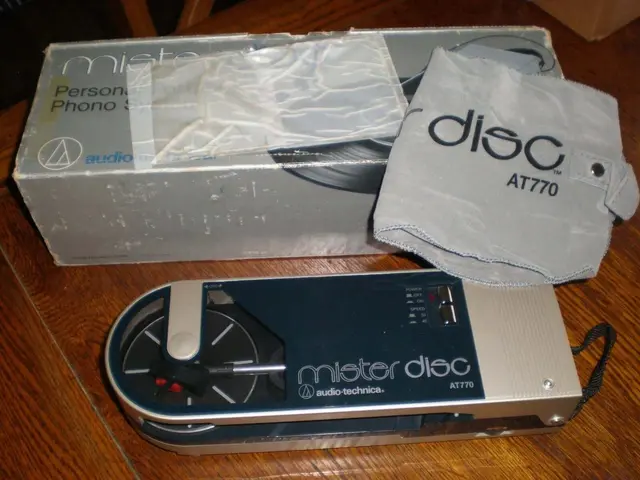

Der Original Sound Burger (Modell-Nr. AT770) wurde in den USA als Mister Disc vermarktet. Er war batteriebetrieben, wurde mit einem Satz zusammenklappbarer Kopfhörer verkauft und konnte sowohl Platten mit 33, als auch mit 45 Umdrehungen pro Minute abspielen.
Am 1. November 2022 wurde zur Feier des60-jährigen Jubiläums von Audio-Technica eine Charge von 7.000 neuen Sound Burgern angekündigt, die für 199,99 US-Dollar zum Kauf angeboten wurden und schnell ausverkauft waren. Die Geräte sind alle in Rot gehalten, mit einigen Änderungen gegenüber dem Originalmodell, wie z. B.: ein wiederaufladbarer Akku, der über USB-C aufgeladen wird, eine Bluetooth-Audioverbindung, normale Tasten zusammen mit Kontrollleuchten anstelle von Kippschaltern und eine Plakette auf der Rückseite, die an das Jubiläum erinnert. Nach dem Erfolg kündigte Audio Technica am 5. Januar 2023 eine größere Wiederveröffentlichung dieser Ausgabe ohne Gedenktafel an. Er ist jetzt als AT-SB727 bekannt und behält die Änderungen bei, die mit dem Modell SB2022 eingeführt wurden, und ist in den Farben Gelb, Schwarz und Weiß erhältlich.
Merkmale der beiden Plattenspieler:
1982:
- Transkriptionsplattenteller mit Riemenantrieb
- Motor: Gleichstrom, elektronisch gesteuert
- Tonarm: Dynamisch ausbalanciert
- 110 mV pro Kanal (Line-Out); 36 mW pro Kanal (Kopfhörer)
- 4,5 V DC 3 C Batterien
2022/23:
- Gleichstrom, Servo
- 150 mV nominal bei 1 kHz, 5 cm/sec
- DC 3,6 V Lithium-Ionen-Akku (USB-C-Eingang)
Akku:
Erste Testergebnisse von SÜLTZ ELEKTRONIK:
Der Lithium Ionen Akku: Der Akku ist unter einer Abdeckung leicht auszutauschen. Wie behandelt man nun den Akku, damit er lange hält? Generell gilt für Lithium Ionen Akku:
Faktoren, die die Lebensdauer beeinflussen
- Ladezyklen:
Die Anzahl der Ladezyklen (500 bis 1000 Mal) ist ein wichtiger Indikator. Ein vollständiger Ladezyklus entspricht einer vollständigen Entladung und Wiederaufladung.
- Temperatur:
Extreme Hitze oder Kälte können die Lebensdauer verkürzen. Akkus sollten bei Raumtemperatur geladen und gelagert werden.
- Ladezustand:
Li-Ionen-Akkus sollten nicht immer komplett entladen werden. Ein Ladezustand von etwa 80 % wird oft empfohlen, und während der Lagerung sollte der Ladezustand nicht unter 30 % fallen.
- Ladegerät:
Die Verwendung des vom Hersteller vorgesehenen Ladegeräts ist wichtig.
Tipps zur Verlängerung der Lebensdauer:
Vermeiden Sie extreme Temperaturen: Setzen Sie den Akku nicht übermäßig hoher Hitze oder Kälte aus.
Vermeiden Sie Tiefentladung: Lassen Sie den Akku nie komplett entladen.
Lagern Sie ihn richtig: Lagern Sie den Akku kühl und trocken bei einem Ladezustand von etwa 80 %.
Nutzen Sie das Original-Ladegerät: Verwenden Sie immer das Ladegerät, das mit dem Gerät geliefert wurde.
Praxistipps:
Der Plattenspieler spielt nicht ohne Akku. Er muss also eingebaut bleiben. Was versteht man unter Ladezyklen? Im Laufe der Zeit, entlädt sich jeder Akku. Sofort beginnt das Ladegerät den Akku nachzuladen. Passiert dies 1 bis 2 Mal pro Tag, ist der Akku nach 3 bis 4 Jahren nicht mehr in seiner vollen Kraft. Wird der Plattenspieler selten benutzt, lohnt es also, den Akku auszubauen. Das ist aber eher unproduktiv. Besser ist es, den Akku bewusst arbeiten und aufladen zu lassen. 12 Stunden hält der aufgeladene Akku. Jetzt rechnet jeder für sich selbst: Höre ich täglich für 2 Stunden Musik, würde die Akkuladung 6 Tage lang halten. Nach 8,4 Stunden wären die 30 % der Restladung erreicht. Somit könnte man in diesem Beispiel den Akku nach 4 Tagen wieder aufladen, statt der täglichen Aufladung. Rechnet also selbst aus, wann die 8,4 Stunden aufgebraucht sind. Man hat dann noch genug Reserve bis die angegebenen 12 Stunden aufgebraucht sind. Der Akku wird so um Jahre länger leben. Es gibt USB-Schalter, die das bewusste Laden einfach machen.
Innenleben:
Schauen wir nun ins geöffnete Gerät. Es ist mit 5 Schrauben zu öffnen. Die dickere Schraube unter dem Plattenteller ist die Tellerachse. Darauf sitzt das Kugellager. Es ist eine Kugel, die gern verloren geht. Die aber auch gern von Zeit zu Zeit etwas Sinterlageröl benötigt. Bei diesem Service wird auch die Spannung des Antriebsriemen geprüft. Anders als bei stationären Plattenspielern mit schweren Schwungmassen, wird der Riemen nicht so stark beansprucht. Benutzt man aber einen schweren Präzisions-Vinylplatten-Stabilisator, so ist die zu bewegende Schwungmasse schon größer. Richtwert: Das Kugellager sollte nach 2 bis 4 Jahren geölt werden, dann kann auch der Antriebsriemen erneuert werden.
Daten/Nadeln/Systeme:
Im Sound Burger aus dem Jahr 1983 ist eine AT 103 Nadel verbaut. Er wurde übrigens MISTER DISC genannt. Der Frequenzbereich wurde damals mit 30 bis 25000 Hz genannt. Der Frequenzbereich des Audio-Technica ATN3600L ist mit 20 bis 20000 Hz angegeben. Wir haben damals beim MISTER DISC 20 bis 22000 Hz gemessen. Der heutige Test ergab, dass das System ATN3600L genau 20 bis 20000 Hz ausgibt.
Wer aber nun unterschiedliche Nadeln, die auch unterschiedliche Farben haben, spielen will, für den ist eine unterschiedliche Auflagekraft wichtig. Darauf weist auch Audio-Technica hin.
Wir haben originale Audio-Technica Nadeln, wie auch Nachbauten (6 Euro TEMU) verwendet. Es ergab sich, dass die originalen Nadeln perfekt bei Auflagekräften zwischen 3,6 g und 2,8 g anhörten. Einige Nachbauten verzerrten bei der von Audio-Technica voreingestellten Grammzahl von 3,6. Das liegt an der unterschiedlichen Befestigung des Nadelträgers. Diese Gummis haben eine unterschiedliche Härte. Wird das Gewicht auf ca. 3,18 g verkleinert, funktionieren Nachbauten einwandfrei. Demnächst gibt es hier die Anleitung, wie das Gewicht eingestellt werden kann.

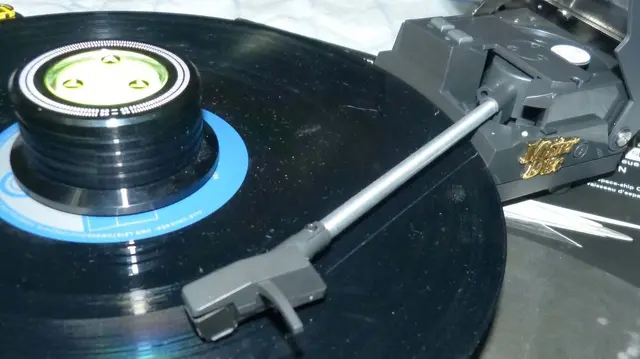

Krumme LPs: Der Abstand zwischen der LP ist gering. Die LP stößt an. Zur Abhilfe wird eine korrekte LP aufgelegt, darüber die krumme LP, darauf kommt dann das Plattentellergewicht.
Generell ist zu den Auflagekräften zu sagen, dass um Internet Werte zwischen 1,25 g und 4 g zu finden sind. Original sind im SOUND BURGER 3,6 g voreingestellt und nicht regelbar. Mit unseren Gegengewichtmagneten sind Auflagekräfte von 3,3 g, 3,2 g, 3,1 g, 3 g und 2,5 g zu realisieren. Jeder kann aber seine bevorzugte Auflagekraft einfach herstellen. Dies sollte experimentell herausgefunden werden.
Gleichlauf
Unser Sound Burger lief leicht zu schnell. Für beide Geschwindigkeiten gibt es auf der Unterseite Einsteller. Es gibt natürlich Apps zum Einstellen. Wir haben noch nach dem Analogverfahren eine Stroboskopscheibe und eine echte Lampe verwendet. Erstaunlich ist es, dass die Laufruhe und der Gleichlauf mit hochwertigeren Plattenspielern vergleichbar gut ist, trotz des kleinen Motors und der geringen Schwungmasse. Der Sound Burger spielt nicht nur drehzahlstabil, sondern auch sehr geräuscharm.
Um Rumpelgeräusche noch weiter zu minimieren, wird eine Dämmmatte empfohlen.
Der Tonarm ist sehr leicht. Dessen Massenträgheit (bei Plattenspielern spricht man auch von „effektiver Masse“) ist für die relativ hart aufgehängte Nadel eigentlich zu gering. Die Konsequenz ist ähnlich wie bei einem zu hart gefederten Auto: Die Nadel verliert bei Oberflächenschäden oder Schmutzpartikeln schnell den Kontakt zum Vinyl und springt in die nächste oder übernächste Rille. Oft lässt sich die Ursache auf der Platte zwar lokalisieren und beheben.
Immerhin können Sie Power-Taste beim Plattenstart oder der Auswahl einzelner Titel nutzen, indem Sie ähnlich wie ein DJ die Nadel zuerst auf die Platte legen und den Sound-Burger dann einschalten. Allerdings müssen Sie in Kauf nehmen, dass erst nach gut 8 Sekunden brauchbarer Sound erklingt. Dank des starken Motors ist die Schallplatte zwar in gut einer Sekunde auf voller Drehzahl. Die Übertragung des analogen Signals der Moving-Magnet-Nadel an den DSP (Bluetooth) oder den internen Phono-Vorverstärker (36 dB nominal) und die anschließende Ausgabe an den Lautsprecher, Verstärker oder Kopfhörer dauert halt ein wenig.
Trotz fehlender Anti-Skating-Funktion bewegt sich der aus Alurohr gefertigte Tonarm geschmeidig, leichtgängig und mit sehr geringem Spiel sowie ohne Drift zur Plattenmitte. Die Möglichkeit, die Auflagekraft mithilfe eines Gegengewichts zu verstellen, ist hier zwar nicht gegeben. Dafür wird der Arm, an dem das Tonabnehmersystem fest montiert ist, wie bei der beim Ur-Sound-Burger eingesetzten Technik, dynamisch ausbalanciert. Dabei wird die Auflagekraft durch eine kleine Zugfeder statt durch ein Gegengewicht realisiert.

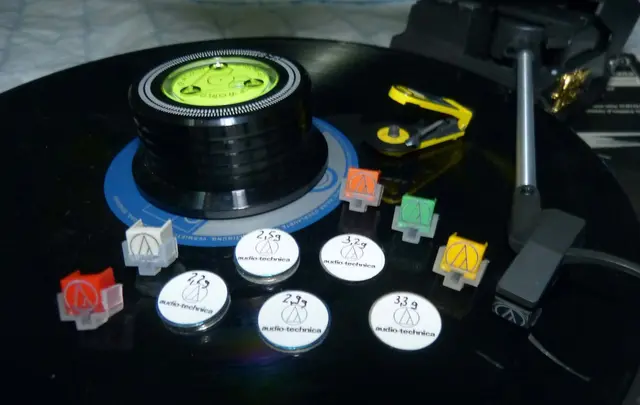

Nadeln:
Konische Abtastnadeln sind die einfachsten, kostengünstigsten und am häufigsten eingesetzten Nadeltypen. Die gerundete Nadelspitze, die üblicherweise einen Radius von 0,6 mil* aufweist, tastet die Rillenflanken in der Mitte ab. Bewährt hat sich der konische Schliff insbesondere bei Plattenspielern der mittleren bis unteren Preisklassen sowie bei älteren Geräten, bei denen der Tonarm eine höhere Auflagekraft besitzt oder der Tonabnehmer nicht in der Neigung (Azimut) justiert werden kann. 78er-Schallplatten benötigen aufgrund ihrer breiteren Rillen auch eine deutlich breitere konische Abtastnadel. Der typische Radius konischer Nadeln für 78-U/min-Schellackplatten ist mit 2,5 mil viermal so groß wie bei konischen Nadeln für Vinyl-Langspielplatten.
Elliptische Abtastnadeln weisen zwei unterschiedliche Radien auf und sind vorne breiter als an den Seiten. Auf diese Weise folgt die Nadel wie eine konische Nadel der Rillenmitte, während der kleinere Seitenradius eine bessere Abtastung der hohen Frequenzen ermöglicht. Im Vergleich zu einer konischen Nadel bieten elliptische Nadeln eine längere vertikale Kontaktfläche, in der Bewegungsrichtung von vorne nach hinten ist die Auflagefläche in der Rille jedoch geringer. Eine elliptische Nadel folgt der Rillenmodulation präziser als eine konische, was Frequenzgang und Phasenverlauf verbessert und Verzerrungen reduziert, vor allem im inneren Bereich der Platte.
Elliptische Nadeln der Marke Audio-Technica sind typischerweise in drei verschiedenen Abmessungen erhältlich: 0,2 x 0,7 mil, 0,3 x 0,7 mil und 0,4 x 0,7 mil, wobei der erste Wert jeweils den Seitenradius bezeichnet. Je kleiner der Seitenradius, desto besser ist die Klangqualität. Und je kleiner der effektive Radius an der Spitze insgesamt ist, desto geringer kann die Auflagekraft sein.
Microlinear-Abtastnadeln entsprechen fast exakt der Form eines Schneidstichels, mit dem die ursprüngliche Master-Schallplatte (die Pressvorlage für die Vinyl-Platte) geschnitten wird. Auf diese Weise können auch Bereiche der Schallplattenrille abgetastet werden, die andere Nadeln schlicht nicht erreichen. Resultat ist eine außerordentlich präzise Abtastung hochfrequenter Passagen und ein absolut linearer Frequenzgang im hörbaren Frequenzspektrum. Durch die einzigartige, mehrstufige „Kontaktkante“ ist außerdem die Abnutzung gleichmäßiger, was die Lebensdauer der Abtastnadel und Schallplatten maßgeblich verlängert. Microlinear-Nadeln kommen in unseren höherwertigen Tonabnehmersystemen zum Einsatz.
Shibata-Abtastnadeln wurden ursprünglich für die Wiedergabe vierkanaliger Vinyl-Schallplatten (Quadrophonie) entwickelt und weisen zwei unterschiedliche Radien auf, ähnlich wie bei einer elliptischen Nadel. Der typische Shibata-Schliff ermöglicht jedoch einen besseren Kontakt zur Schallplattenrille (mehr Auflagefläche) und damit eine effektivere Abtastung und Übertragung sehr hoher Frequenzen mit weniger Belastung der Schallplattenrille und geringeren Verzerrungen.
Special Line Contact-Nadeln sind so geschliffen, dass sie die Schallplattenrille mit höchster Präzision abtasten – für eine erstklassige Höhenwiedergabe, geringe Verzerrungen und minimalen Abrieb. Diese speziellen Line-Contact-Nadeln ermöglichen den besten Kontakt zur Schallplattenrille. Es ist jedoch zu beachten, dass Line-Contact-Nadeln aufgrund ihrer hohen Klangtreue bei stark abgenutzten Schallplatten den Rauschpegel erhöhen können. Special Line Contact-Nadeln kommen in unseren höherwertigen Tonabnehmersystemen zum Einsatz.
Die Form des Nadelschafts: Rechteck- bzw. Vierkantschaft oder Rundschaft
Der Schaft ist der Teil einer Abtastnadel, über den diese mit dem Nadelträger verbunden ist. Dabei gilt, dass ein Rundschaft bei der Fixierung am Nadelträger etwas schwieriger auszurichten sein kann. Die Ausrichtung ist allerdings entscheidend, damit die Spitze der Nadel die Rille möglichst präzise abtastet.
Abtastnadeln mit Vierkantschaft sind in der Herstellung teurer als solche mit Rundschaft, doch da sie in einer lasergeschnittenen viereckigen Aufnahme im Nadelträger sitzen, sind sie immer optimal auf die Schallplattenrille ausgerichtet.
Die Konstruktionsweise des Nadelschafts: Nackt oder gefasst
Bei einer gefassten Abtastnadel wird die Diamantspitze auf einen Metallschaft geklebt, der wiederum in die Aufnahme des Nadelträgers geklebt wird. Die Herstellung ist in diesem Fall kostengünstiger, die Konstruktionsweise kann aber die Gesamtmasse der Abtastnadel im Vergleich zu einer nackten Nadel, bei der Spitze und Schaft komplett aus einem Diamanten bestehen, erhöhen und so das Impulsverhalten beeinträchtigen.
Nackte Nadeln, die aus einem ganzen Diamanten gefertigt werden, sind kostspieliger als gefasste Nadeln, deren Diamantspitze vor der Endbearbeitung an einem Metallschaft befestigt wird. Allerdings erlaubt die geringere Masse auch eine präzisere Abtastung der Schallplattenrille. Da unsere nackten Nadeln außerdem kornorientiert ausgeführt sind und die Schallplattenoberfläche mit ihren dauerhaftesten Bereichen berühren, weisen sie eine höhere Lebensdauer auf.
Nun haben wir erfahren, dass eine Allround-Nadel eine konische Form besitzt. Bei alten 78er Platten ist der Durchmesser 4 Mal so groß. Bei elliptischen Nadeln sagt die Größe etwas über die Qualität aus. Nun gibt es aber identische Nadeln mit unterschiedlichen Auflagekräften. Ob im Wohnzimmer oder in der Disco, wobei der Discjockey über die Platte „kratzt“ (Scatchen von Schallplatten). Was ist dann verantwortlich für verschiedene Auflagekräfte? Es ist die Nadelträger-Aufhängung. Dieser kleine Gummi besitzt unterschiedliche Härtegrade.
Gelbe Nadel: Ersatznadel für das Tonabnehmersystem AT91.Die Nadel ATN91 ist auch kompatibel mit den nicht mehr lieferbaren Tonabnehmern CN5625AL und AT90.Sie dient auch als Upgrade für das Modell AT3600L.Die Auflagekraft des AT3600L mit der Nadel ATN91 beträgt 2 g. Führen Sie das Upgrade auf ATN91 nur aus, wenn Ihr Tonarm eine justierbare Auflagekraft ermöglicht. AT91-Kartridge-Stift für LP60/LP60X/LP3 – Dual-Moving-Magnet (LPMM), Diamantnadel, Hi-Fi-Stereo-Plattenspieler-Ersatz, 3-Geschwindigkeitskompatibel (33/45/78 U/min)
Die angebotene original Ersatznadel kann in den aufgeführten Systemen eingesetzt werden:
Audio Technica AT 90, AT 91, AT 2001, AT 2002, AT 2003, AT 2004, AT 2005, AT 2006, AT 3000, AT 3600, AT 3600 C, AT 3600 L, AT 3601, AT 3650, AT 3650 C, AT 3650 L, AT 3651, ATN 3652, Columbia DL 82, Denon DL 82, Dual DMS 235, DMS 239, Onkyo OC 63, OC 65, Sanyo MG 40, Yamaha CG 7700, CG 7800 und CG 7900.
Rote Nadel: 0.6 mil conical replacement stylus for these cartridges: AT91R and CN5625AL
Audio-Technica Tonnadel-Bezeichnung: ATN 91 R
Produzent: Audio-Technica
Material: Diamant, getippt
Schliff: sphärisch
Empf. Auflagekraft: 1,5g - 2,5g
Tonabnehmer: AT 91 und AT 91 R
ATN 70
Ersatznadel für
Audio-Technica ATN 70 , ATN 71,
Sony ND 136 G, CEC VC 10 S,
National Panasonic EPS 39 STSD,
Sanyo N 55 DY, ST 26 J,
Toshiba N 55 D, N 56 Y, Yamaha N 6600 S
und weitere
Schwarze Nadel: Diese elliptische, gefasste Upgrade-Nadel verbessert die Klangqualität jedes mit einer konischen Nadel des Typs ATN3600L oder ATN3600LC ausgestatteten Plattenspielers, zum Beispiel Modelle aus unserer beliebten Serie AT-LP60X. Die ATN3600LE ist ein Upgrade der erfolgreichen ATN3600L, die millionenfach verkauft wurde und der unzählige Musikliebhaber seit mehr als 50 Jahren vertrauen – mit elliptischem Nadelschliff (0,3 x 0,7 mil) für eine höhere Klangqualität, aber der gleichen Zuverlässigkeit und Nutzerfreundlichkeit.
Nadelschliff: Elliptisch
Abmessungen: 0,3 x 0,7 mil
Nutzungsdauer: ca. 300 Stunden
Weiße Nadel: Dieses Update der erfolgreichen konischen, gefassten Abtastnadel ATN3600L, die millionenfach verkauft wurde und der unzählige Musikliebhaber seit mehr als 50 Jahren vertrauen, überzeugt durch ein neues, modernes Design – mit der gleichen Nutzerfreundlichkeit, Zuverlässigkeit und Klangqualität, die sie zu der Ersatznadel für unzählige Plattenspieler gemacht haben. Der konische Nadelschliff (0,6 mil) gewährleistet guten Kontakt zur Schallplattenrille, auch wenn der Tonabnehmer nicht optimal ausgerichtet ist.
Nadelschliff: konisch
Abmessung: 0,6 mil
Nutzungsdauer: ca. 300 – 500 Stunden
Orangene Nadel: Perfekte Kompatibilität: Dieser Ersatzstift wurde speziell für die Tonabnehmersysteme AT3600/AT3600L/AT91 entwickelt und gewährleistet eine reibungslose Verwendung mit den Plattenspielern AT-PL50, AT-LP60, AT-PL300, AT-LP2D und Für PS-LX350, PS-LX200. Seine präzise Konstruktion sorgt für verbesserte Klangtreue und Benutzerzufriedenheit.
Verbesserte Abtastgenauigkeit: Diese Nadel ist dafür ausgelegt, die Konturen von Vinyl-Schallplatten präzise nachzuzeichnen. Sie minimiert Sprünge und Kratzer und schützt so Ihre wertvolle Vinyl-Sammlung.
Optimiertes Cantilever-Design: Der robuste, kohlenstofffaserverstärkte ABS-Cantilever ist so kalibriert, dass einen optimalen Auflagedruck zwischen 1,25 und 2,50 Gramm bietet. Diese Funktion gewährleistet festen mit der Schallplattenrille und sorgt für eine klare und detaillierte Klangwiedergabe bei verschiedenen Musikgenres.
Braune Nadel: Ausführung: Original
Tonnadel-Bezeichnung: ATN 72
Produzent: Audio Technica
Material: Diamant, getippt
Schliff: sphärisch
Empf. Auflagekraft:
Tonabnehmer: AT 70 K
Grüne Nadel:
Diese Nadel ist speziell für Djs.
Audio-Technica ATN 71 E
-elliptisch-
Ersatznadel für
Audio Technica ATN 70 , ATN 71,
Sony ND 136 G, CEC VC 10 S,
National Panasonic EPS 39 STSD,
Sanyo N 55 DY, ST 26 J,
Toshiba N 55 D, N 56 Y, Yamaha N 6600 S
und weitere

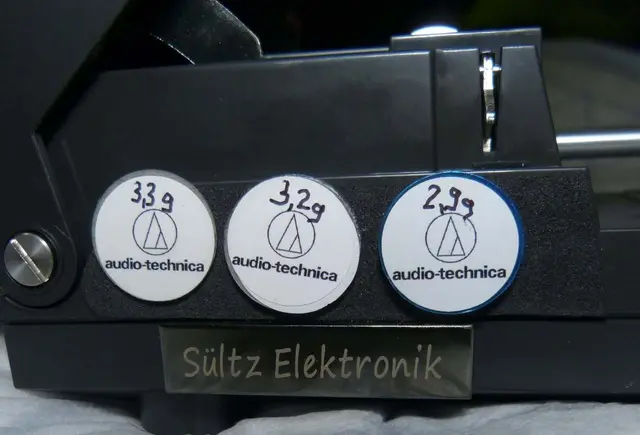

Zu den Auflagegewichten:
Die Auflagekraft bei Auslieferung ist 3,6 g.

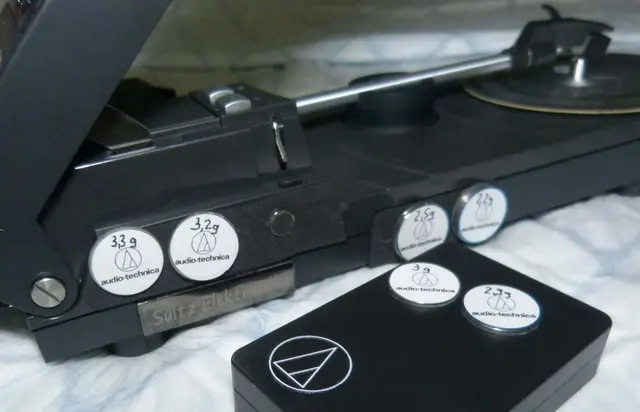

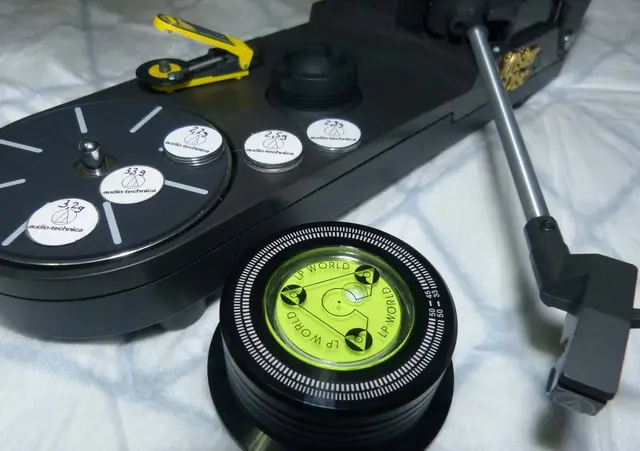

Unsere Auflagekräfte sind 3,3 g, 3,2 g, 3 g, 2,9 g, 2,5 g und 2,2 g.
Bereits 1983 haben wir mit aufgeklebten Flachmagneten gearbeitet. Die Gewichte realisierten wir mit Unterlegscheiben. Wichtig ist die genaue Position. Der Tonarm muss frei beweglich sein, darf aber auch nicht am geschlossenen Deckel anstoßen. Genau so ist es 2025. Die Flachmagnete sind immer noch erhältlich. Nun sind es runde Metallplättchen in unterschiedlicher Dicke, aber mit gleichem Durchmesser. Bei den Gewichten sind wir nach den erhältlichen Nadeln gegangen. Es lassen sich natürlich alle Auflagekräfte realisieren. Wir haben alle Gewichte, alle Nadeln und viele Schallplatten getestet. Der Sound Burger ist bereit für alle 33 und 45 Umdrehungen und deren Platten.
Umbau:
Der Flachmagnet ist genau an dieser Position anzukleben (zuerst ohne zu kleben testen).
VORSICHT! Der Magnet darf nicht in das Innenleben fallen!
Nun sind 2 cm runde Metallplättchen zusammenzustellen, so dass die gewünschte Auflagekraft erreicht wird. Die Plättchen werden zusammengeklebt.
Heinz Sültz und Uwe H. Sültz sagen DANKESCHÖN für Ihr Interesse!
